Erweitere deine Xamarin.Android-App mit OpenStreetMap

Für die Integration von OpenStreetMap mit OSMSharp sind die folgenden Schritte nötig:

• Schritt 1: Xamarin.Android mit OSMSharp verbinden
• Schritt 2: Tile-Provider als Quelle für das Kartenmaterial festlegen
• Schritt 3: Eine OpenStreetMap darstellen

Als Bonus gibt es noch zwei weitere Punkte:

• Schritt 4: Marker auf der Karte anzeigen
• Schritt 5: Karten offline verwenden

Was ist OpenStreetMap?

OpenStreetMap, kurz OSM, ist ein Projekt, bei dem jeder geografisches Material über Straßen, Wälder, Flüsse, Gebäude und vieles mehr sammeln und daraus eine Karte der Welt mitgestalten kann. Mehr über das Projekt erfährst du auf www.openstreetmap.org.

Xamarin.Android mit OSMSharp verbinden

Um den Schritten in diesem Artikel zu folgen, solltest du in Visual Studio ein Xamarin.Android-Projekt anlegen. Anschließend lädst du die in dem zugehörigen Bitbucket-Projekt im Ordner Referenced Assemblies abgelegten Bibliotheken herunter und fügst sie deinem Projekt als Referenz hinzu.

Danach sollte sich das Projekt noch bauen lassen. Leider funktionierte das damals nicht mehr mit den über NuGet verfügbaren Paketen.

Tile-Provider als Quelle für das Kartenmaterial festlegen

Damit OSMSharp geografisches Material in einer Android-App überhaupt darstellen kann, benötigt es eine Quelle für die kleinen Kacheln, die jeweils nur einen Ausschnitt der Karte enthalten. OSM stellt dafür verschiedene Server bereit. Eine Übersicht findest du unter https://wiki.openstreetmap.org/wiki/Tile_servers. Natürlich kannst du auch einen eigenen Tile-Server betreiben, wenn du möchtest.

Wie man an dieser Übersicht erkennen kann, bestimmt die Auswahl des Tile-Providers gleichzeitig auch das Erscheinungsbild der Karte - also Farben, Linienstärken und ähnliche Merkmale. Am besten kopierst du dir die URL direkt heraus, denn im nächsten Schritt brauchen wir sie.

Eine OpenStreetMap darstellen

Eine einfache OSM-Karte lässt sich mit OSMSharp mit wenig Code umsetzen. Zunächst brauchen wir dafür eine MapView-Instanz. Sie repräsentiert den sichtbaren Kartenbereich in unserer App. Da ich die Karte vollständig in der App nutzen wollte, habe ich die Instanz direkt per SetContentView an die Activity übergeben.

Natürlich braucht unsere MapView auch eine Karte. Daher erstelle ich eine Instanz von Map und weise sie MapView.Map zu. Damit überhaupt etwas zu sehen ist, benötigen wir noch die URI des zuvor ausgewählten Tile-Providers. Diese fügen wir der Karteninstanz mit AddLayerTile hinzu. Ab diesem Zeitpunkt übernimmt die Karte selbst alle weiteren Schritte, um Kartendaten darzustellen, etwa beim Verschieben der Ansicht.

Wichtig ist außerdem, dass Native.Initialize(); aufgerufen werden muss, bevor mit OSMSharp gearbeitet wird.

Die Methode OnCreate sieht dann so aus:

    protected override void OnCreate(Bundle savedInstanceState)
    {
        base.OnCreate(savedInstanceState);

        try
        {
            Native.Initialize();

            _mapView = new MapView(this, new MapViewSurface(this));
            _mapView.MapTilt = 0;
            _mapView.MapCenter = new GeoCoordinate(52.207767, 8.803513);
            _mapView.MapZoom = 12;
            _mapView.Map = new Map();

            _mapLayer = _mapView.Map.AddLayerTile("http://a.tile.openstreetmap.de/tiles/osmde/{0}/{1}/{2}.png");

            SetContentView(_mapView);
        }
        catch(Exception ex)
        {
            Console.WriteLine(ex);
        }
    }

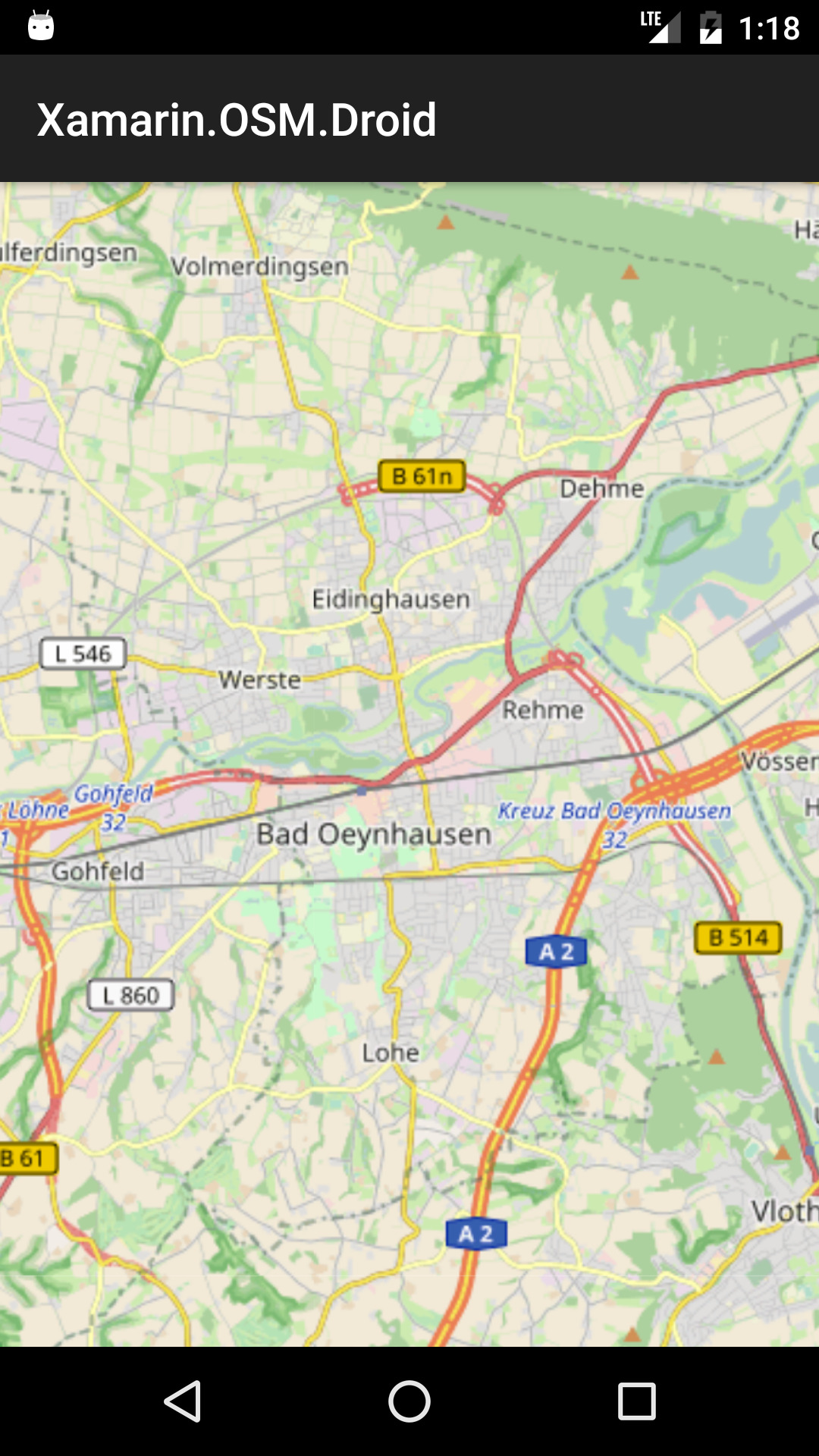

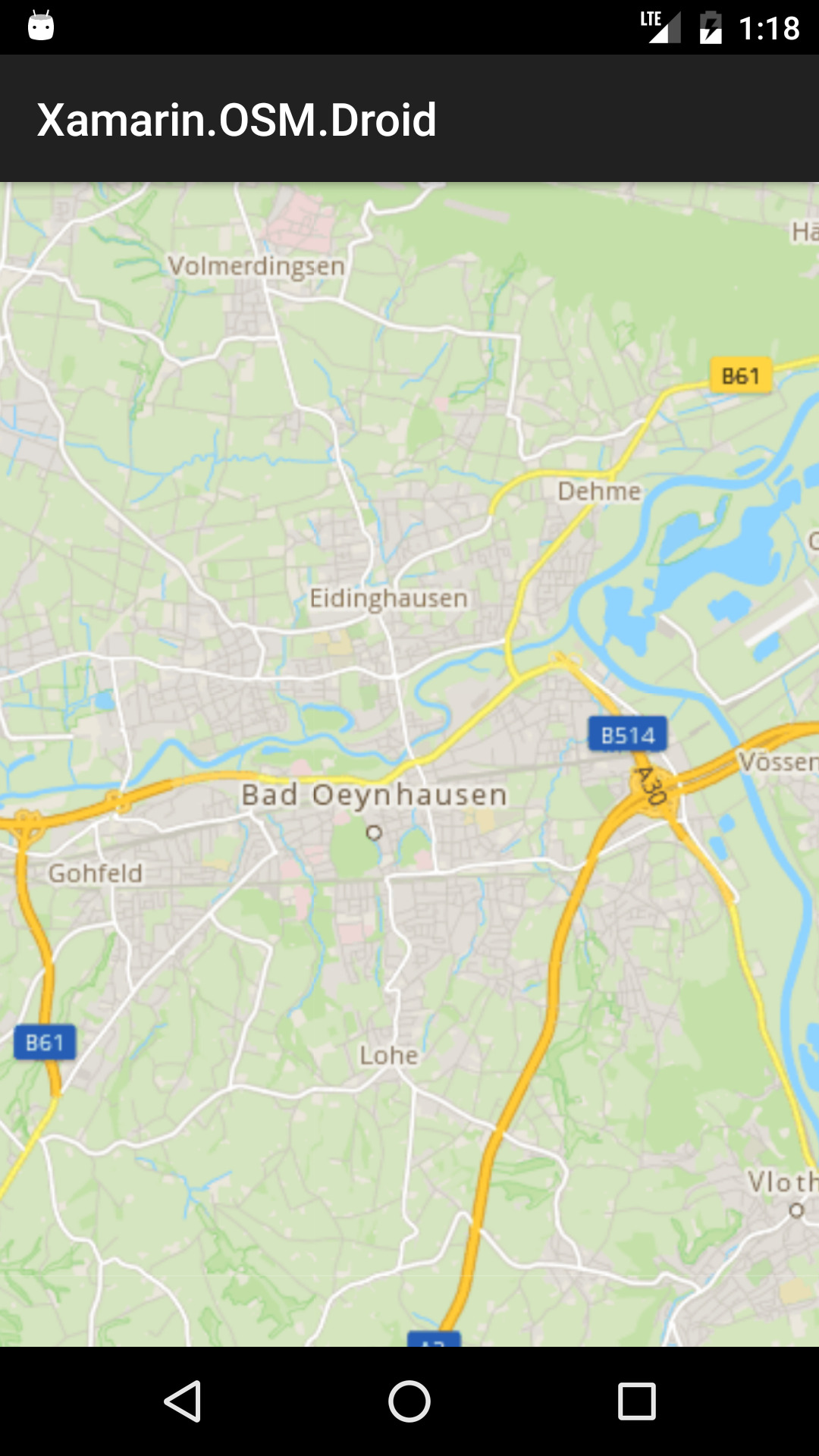

Das Bild links zeigt die Karte im Standardstil von OpenStreetMap. Wie schon unter iOS erhält man durch einen anderen Tile-Server als Quelle rechts eine optisch ansprechendere Variante.

Marker auf der Karte anzeigen

Im vorherigen Schritt wurde die Karte über MapCenter auf den Hauptsitz von Cayas Software zentriert. Damit dieser Ort leichter erkennbar wird, ist es Zeit, einen Marker auf der Karte zu platzieren.

OSMSharp stellt dafür die Klasse MapMarker bereit. Benötigt werden:

• die Position, an der der Marker erscheinen soll
• ein Bild, das den Marker repräsentiert

Damit ist der Rest nur noch ein kleines Stück Code:

    using (var bitmap = BitmapFactory.DecodeResource(Resources, Resource.Drawable.pin))
    {
        var marker = new MapMarker(this, new GeoCoordinate(52.207767, 8.803513), MapMarkerAlignmentType.CenterBottom, bitmap);
        _mapView.AddMarker(marker);
    }

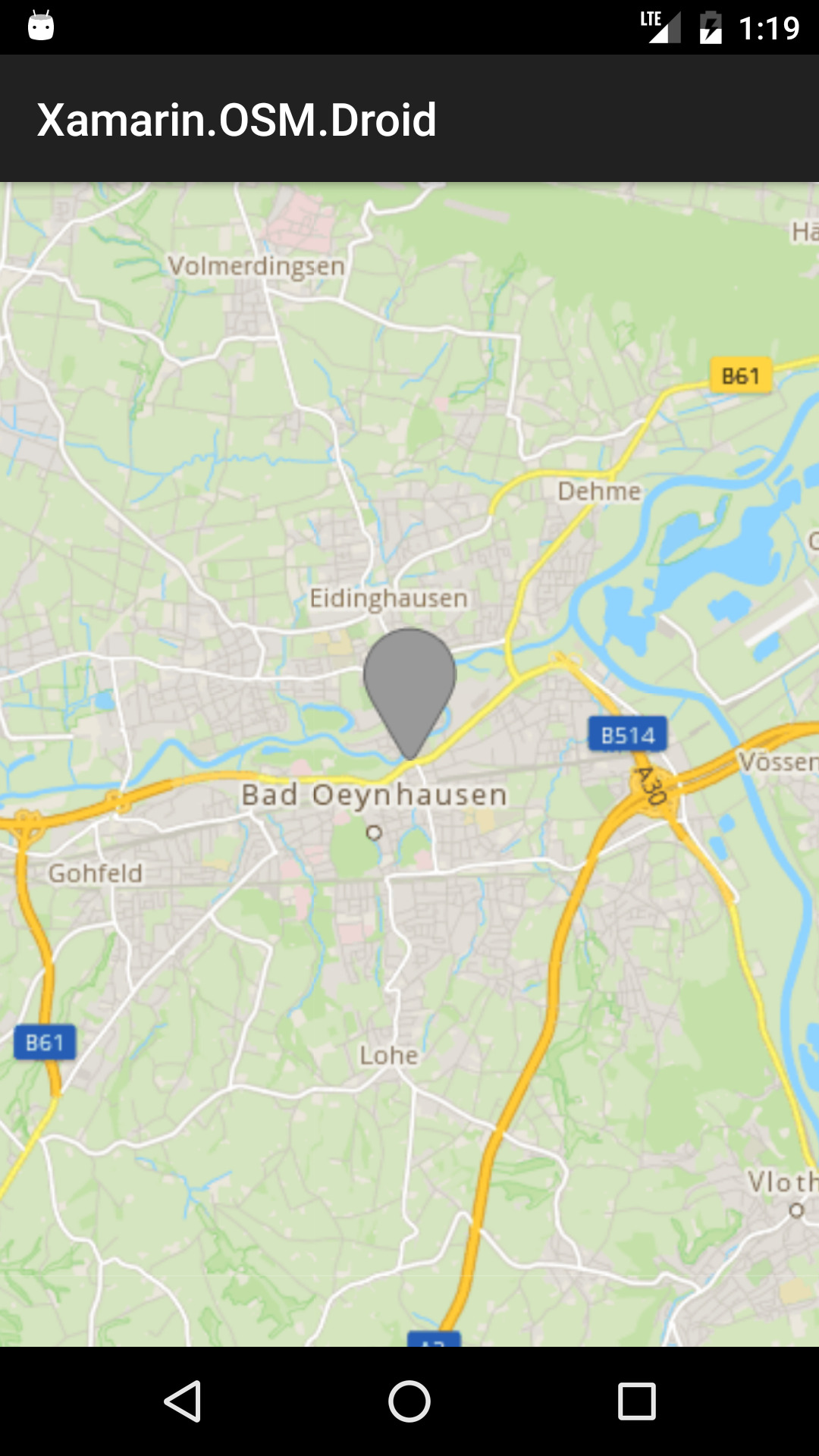

Die Pin-Grafik wird dazu einfach in den drawables-Ordner des Projekts gelegt. Das Ergebnis kann sich bereits sehen lassen.

Karten offline verwenden

Einer der Hauptgründe, warum ich mit OSMSharp und OpenStreetMap gearbeitet habe, ist die Möglichkeit, Karten auch in Offline-Szenarien zu nutzen. Um vergleichbar mit dem iOS-Artikel zu bleiben, konzentriere ich mich hier auf MBTiles als Datenquelle.

Damit OSMSharp den Kartenausschnitt aus den mbtiles-Dateien verwenden kann, binde ich sie der Einfachheit halber als Asset in das Android-Projekt ein. Dadurch muss kein Download implementiert werden.

In der App benötigen wir einen Stream auf die Datei und geben dem MBTile-Layer den Namen der Datenbank mit. Mit ein paar Zeilen Code lässt sich das so umsetzen:

    using (var mapStream = File.OpenRead("./demo_layers.mbtiles"))
    {
        _mapView.Map.AddLayer(new LayerMBTile(SQLiteConnection.CreateFrom(mapStream, "map")));
    }

Damit der Unterschied zwischen Online- und Offline-Karte klarer wird, habe ich für die Offline-Karte ein dunkles Farbschema gewählt. Wenn der Button Switch to MBTiles gedrückt wird, sieht das Ergebnis so aus:

OpenStreetMap lässt sich mit OSMSharp mindestens so einfach in eigene Xamarin.Android-Projekte integrieren wie Google Maps und ist dank flexibler Datenquellen sogar leichter an individuelle Anforderungen anpassbar. Das Demo-Projekt und alle Dateien findest du auf bitbucket.
